裁切系统
Cutting System
CB03II-2516 柔板切割机 - 剪切系统03系列 - JWEIJ9国际集团数控

CB03II-2516柔板切割机作为专为柔板切割制作而研发生产的智能裁切设备 ，在柔板加工领域展现出了其独特的优势。它配备了震动刀工具、拖刀工具及柔板专用开槽工具 ，使得切割和多种角度倒角的制作变得快速而精准。震动刀工具通过高频震动来实现对柔板的切割 ，其切割速度快 ，且切口平整 ，大大提高了生产效率。拖刀工具则用于处理一些较为复杂的切割需求 ，可以实现对柔板的精细加工。而柔板专用开槽工具 ，更是为柔板的特定加工需求量身定制 ，能够轻松完成开槽任务。



400%
对比人工异形裁切效率提升
200%
矩形提升
产品应用场景
CB03II-2516 柔板切割机作为一种多功能的智能裁切设备 ，在多个领域都有着广泛的应用。其主要应用于柔板、纸箱、精品礼盒、纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘等产品的制作。
20240507105444733
卡纸
20240507105455627
灰板
20240507105513611
瓦楞
20240507105529218
PEP泡棉
20240507105543404
中空板
20240507105556824
柔板
切割视频
优势特点
20240507080751410
运动控制系统
六轴高速运动控制系统是一项具有自主知识产权的先进技术 ，其在切割头运动精准性和曲线运动平滑性方面表现卓越。该系统通过精密的算法和优化的机械设计 ，实现了高速、高精度的运动控制
20240507080812974

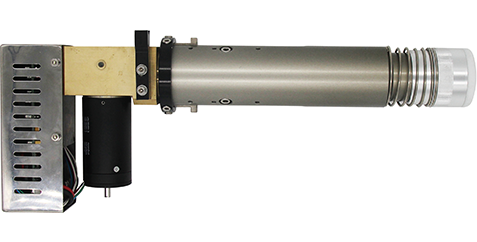

高频电动振动刀
内置高频Maxon电机是其高效能的核心所在。这款电机具备出色的性能 ，转速高达18000RPM ，为系统提供了强大的动力支持。无论是应对高硬度的材料还是厚实的材质 ，它都能展现出卓越的切割能力
20240507080857474
拖刀工具
可应对厚度不超过5mm的材料。相对于振动刀 ，切割速度更快。
20240507083807589
以太网传输端口
数据传输灵活稳定 ，自动化拓展性更强；可实现远程升级维护 ，实现局域网内控制机器及调用文件。
20240507080943931
集成电路控制器
控制器为高性能集成电路控制器（非电脑主板插卡） ，可与任一普通电脑（含笔记本）连接 ，不需专门另配高配电脑；发生电脑故障可方便的更换普通电脑来操作设备 ，完全排除因电脑环节故障
20240507081004324
安全防护
安全防撞设计简洁大方 ，内建红外线光栅装置 ，反应灵敏 ，为操作人员的人身安全、机器的安全运行保驾护航。
20240507081033587
航空用蜂窝铝板+多孔PVC台面
行业内首家采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形 ，内部蜂窝结构空气流通顺畅？裳》智 ，超劲风、强吸力。 微孔PVC台面 ，压痕效果更佳。
20240507081101711
独立操控平台（不含电脑）
集成急停按钮与触摸屏人机界面 ，界面友好上手快 ，便于快捷设置各类切割参数；提供PC安装空间。
20240507081127778

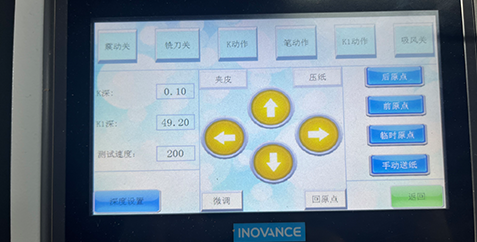

触摸屏
触摸屏上可视数字化微调和预设存储刀深、刀压；设置各类切割参数 ，方便控制机器运行。
20240507081148900
气泵？
强力的真空吸风气泵？ ，让材料牢牢固定在平台 ，通过运动控制系统 ，进行个性化产品加工
20240507081208416
激光定位？
双光标定位？ ，让印刷产品通过手动两点定位方式 ，也能快速精准定位裁切
多种工具
  • 20240507035906472
    灰板开槽工具
    灰板开槽工具
    专为灰板开槽而设 ，多角度可调：0°~135°任意可调
  • 20240507035930133
    卡纸开槽工具
    卡纸开槽工具
    专为卡纸开槽而设 ，自适应台面 ，防切透设计功能 ，可轻松实现卡纸高精度开槽需求
  • 20240507035953730
    V-CUT开槽工具
    V-CUT开槽工具
    可实现蜂窝板 ，KT板等多种类材料0°~120°任意可调开槽需求
  • 20240507040016160
    相框开槽工具
    相框开槽工具
    90度固定式开槽 ，专为相框 ，柔板 ，消音板等材料进行90度角开槽
  • 20240507040034497
    半切刀工具
    半切刀工具
    专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统 ，无论多么复杂的异形图案可轻松切割。
  • 20240507040055398
    5MM震动工具
    5MM震动工具
    泡棉振动切割工具 ，拥有2mm振动行程 ，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡材料的裁切。
  • 20240507040837629

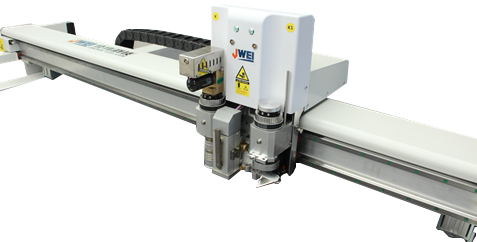

    相机定位系统
    相机定位系统
    印刷类材料 ，通过相机定位系统 ，快速精准定位裁切 ，通过集成的QR任务分类？ ，可小批量性进行不同批次产品的自动化调图生产
技术参数
更多详细功能请联系客服。

以下参数本公司保留最终解释权 ，如有变动 ，恕不另行通知。

参数

描述

机器型号

 CB03II-2516

多功能机头

双工具固定孔位 ，工具快插式固定 ，更换切割工具方便迅捷、即插即用 ，集裁切、压痕、绘图、镂铣等功能于一体

工具配置

标配电动振动切割工具、拖刀工具、绘图工具

最大裁切速度

1500mm/s （不同材料 ，速度有所不同）

重复精度

±0.05mm

最大裁切厚度

50mm （厚度上限根据具体材料而定）

裁切材料

纸卡类 ，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等。

材料固定方式

真空吸附

传输端口

以太网口

传动系统

高级伺服系统、进口直线导轨、同步带、丝杠、齿轮

缓存

2GB

指令系统

HPGL兼容格式

兼容格式

DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW

整机功率

9.5kw

额定电压

380V±10%

有效工作尺寸

 2500mm×1600mm

整机尺寸

 3571×2504×1325mm


场地实拍
20240507111437220
场地实拍
